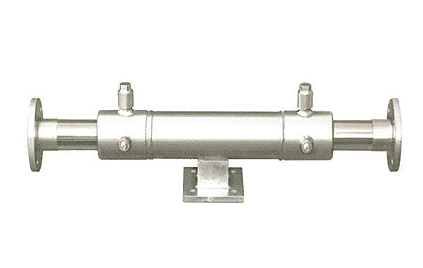

EZ PAK SLIP JOINT (NVC-15 Series)

  • home
  • 제품소개
  • >
  • EZ PAK TYPE
  • >
  • EZ PAK SLIP JOINT (NVC-15 Series)
적용유체
: 스팀, 난방, 열매유, 소방 등
최고압력
: 50Kg/cm2
적용변위
: 1차원적 변위
최고온도
: 450 ℃
신축흡수량
: 단식 100 ~ 300mm / 복식 200 ~ 600mm
사용재질
: 강관, STS, 동관

EZ PAK SlIP JOINT의 특성

EZ PAK SLIP JOINT는 배관 내 유체의 온도변화에 따른 배관의 팽창 및 수축으로 인한 변형 및 배관 내에 발생하는 응력을 흡수함으로써 배관을 보호하고, 이와 관련된 하자발생요인을 미연에 방지하기 위해서 설치하는 패킹 주입식 슬립타입의 EXPANSION JOINT이다.
일반 BELLOWS TYPE의 EXPANSION JOINT 비해 신축흡수량과 내구성이 우수하며, 시공성이 간편하다.
유체누설이 발생하더라도 장비의 가동을 중단하지 않고 예비패킹을 주입함으로써 A/S가 가능하기 때문에 유지보수 측면에서 매우 유리한 제품이다.

NO DESCRIPTION MATERIAL SPECIFICATIONS
1 SLIP CARBON STEEL ASTM A53 GR.B or EQUAL
2 BODY CARBON STEEL ASTM A53 GR.B or EQUAL
3 STOP PIN SUS 304
4 RING PACKING GRAPHITE
5 INJECTED PACKING GRAFOIL
6 PLUNGER SS41
7 GUDIE BRONZE FILLED
8 FLANGE SS41
9 ANCHOR BASE SS41
* 상기 사양은 강관제작 기준이며 STS로 주문제작 가능
DIMENSION(mm)
MODEL L H1 MODEL L H1
NOMINAL TRAVERSE(mm) NOMINAL TRAVERSE(mm)
100 200 300 100 200 300
NVC-15(25A) 660 860 1060 110 NVC-15(250A) 770 970 1170 240
NVC-15(32A) 570 770 970 110 NVC-15(300A) 935 1135 1335 260
NVC-15(40A) 570 770 970 110 NVC-15(350A) 935 1135 1335 285
NVC-15(50A) 570 770 970 120 NVC-15(400A) 355 1155 1355 310
NVC-15(65A) 590 790 990 125 NVC-15(450A) 1000 1200 1400 335
NVC-15(80A) 605 805 1005 135 NVC-15(500A) 1025 1225 1425 360
NVC-15(100A) 640 840 1040 150 NVC-15(550A) 1060 1260 1460 385
NVC-15(125A) 665 865 1065 165 NVC-15(600A) 1060 1260 1460 410
NVC-15(150A) 680 880 1080 190 NVC-15(650A) 1060 1260 1460 435
NVC-15(200A) 705 905 1105 215 NVC-15(700A) 1060 1260 1460 460
* 본 규격 및 치수는 제품의 성능 및 품질개선을 위해 사전 예고 없이 변경 될 수 있습니다

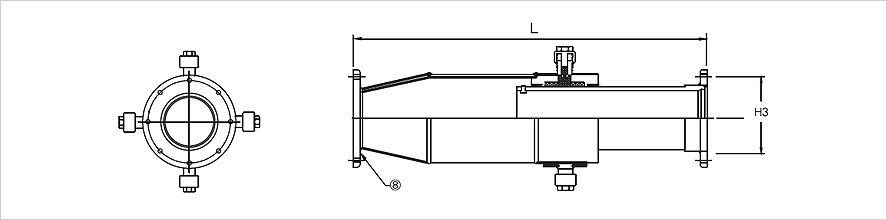

DIMENSION(mm)
MODEL L H3 MODEL L H3
NOMINAL TRAVERSE(mm) NOMINAL TRAVERSE(mm)
100 200 300 100 200 300
NVC-15(25A) 675 875 1075 90 NVC-15(250A) 800 1000 1200 355
NVC-15(32A) 585 785 985 100 NVC-15(300A) 965 1165 1365 400
NVC-15(40A) 585 785 985 105 NVC-15(350A) 985 1185 1385 445
NVC-15(50A) 585 785 985 120 NVC-15(400A) 985 1185 1385 510
NVC-15(65A) 610 810 1010 140 NVC-15(450A) 1040 1240 1440 565
NVC-15(80A) 625 825 1025 150 NVC-15(500A) 1065 1265 1465 620
NVC-15(100A) 660 860 1060 175 NVC-15(550A) 1100 1300 1500 680
NVC-15(125A) 685 885 1085 210 NVC-15(600A) 1100 1300 1500 730
NVC-15(150A) 710 910 1110 240 NVC-15(650A) 1100 1300 1500 780
NVC-15(200A) 735 935 1135 290 NVC-15(700A) 1100 1300 1500 840
* 본 규격 및 치수는 제품의 성능 및 품질개선을 위해 사전 예고 없이 변경 될 수 있습니다

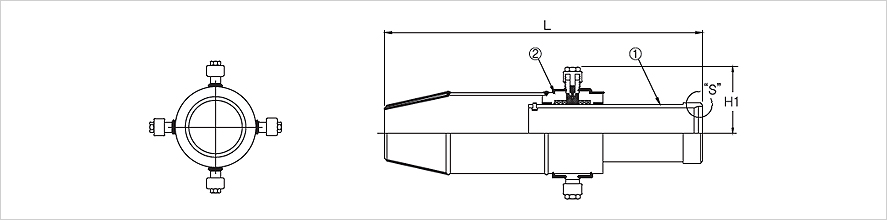

DIMENSION(mm)
MODEL L A H2 MODEL L A H2
NOMINAL TRAVERSE(mm) NOMINAL TRAVERSE(mm)
100 200 300 100 200 300
NVC-15(25A) 660 860 1060 90 110 NVC-15(250A) 770 970 1170 190 266
NVC-15(32A) 570 770 970 90 110 NVC-15(300A) 935 1135 1335 228 310
NVC-15(40A) 570 770 970 90 110 NVC-15(350A) 955 1155 1355 228 352
NVC-15(50A) 570 770 970 100 120 NVC-15(400A) 955 1155 1355 266 381
NVC-15(65A) 590 790 990 100 120 NVC-15(450A) 1000 1200 1400 266 406
NVC-15(80A) 605 805 1005 114 133 NVC-15(500A) 1025 1225 1425 316 450
NVC-15(100A) 640 840 1040 114 143 NVC-15(550A) 1060 1260 1460 316 460
NVC-15(125A) 665 865 1065 146 154 NVC-15(600A) 1060 1260 1460 330 480
NVC-15(150A) 680 880 1080 146 182 NVC-15(650A) 1060 1260 1460 330 500
NVC-15(200A) 705 905 1105 190 240 NVC-15(700A) 1060 1260 1460 356 535
* 본 규격 및 치수는 제품의 성능 및 품질개선을 위해 사전 예고 없이 변경 될 수 있습니다

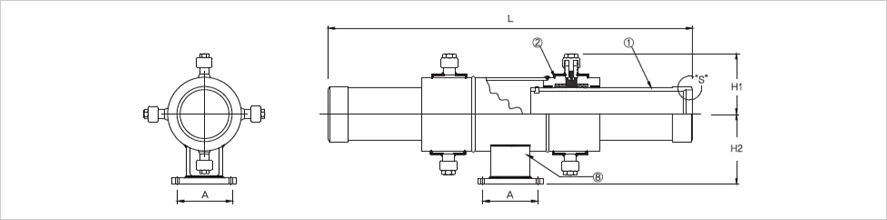

DIMENSION(mm)
MODEL L H1 H2 MODEL L H1 H2
NOMINAL TRAVERSE(mm) NOMINAL TRAVERSE(mm)
100+100 200+200 300+300 100+100 200+200 300+300
NVC-15(25A) 1145 1345 1545 110 110 NVC-15(250A) 1235 1435 1635 240 266
NVC-15(32A) 965 1365 1765 110 110 NVC-15(300A) 1260 1660 2060 260 310
NVC-15(40A) 965 1365 1765 110 110 NVC-15(350A) 1295 1695 2095 285 352
NVC-15(50A) 965 1365 1765 120 120 NVC-15(400A) 1310 1710 2110 310 381
NVC-15(65A) 980 1380 1780 120 120 NVC-15(450A) 1350 1750 2150 335 406
NVC-15(80A) 1010 1410 1810 133 133 NVC-15(500A) 1500 1900 2300 360 450
NVC-15(100A) 1025 1425 1825 143 143 NVC-15(550A) 1520 1920 2320 385 460
NVC-15(125A) 1150 1550 1950 154 154 NVC-15(600A) 1520 1920 2320 410 480
NVC-15(150A) 1155 1555 1955 182 182 NVC-15(650A) 1520 1920 2320 435 500
NVC-15(200A) 1155 1555 1955 240 240 NVC-15(700A) 1520 1920 2320 461 535
* 본 규격 및 치수는 제품의 성능 및 품질개선을 위해 사전 예고 없이 변경 될 수 있습니다

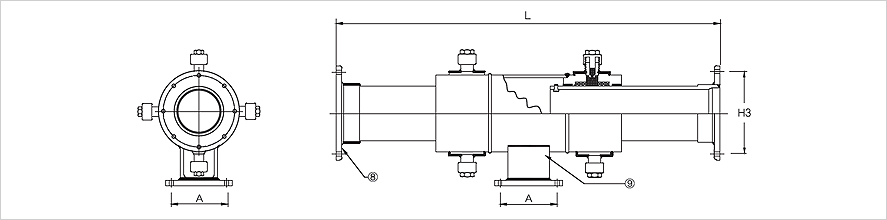

DIMENSION(mm)
MODEL L A H2 MODEL L A H2
NOMINAL TRAVERSE(mm) NOMINAL TRAVERSE(mm)
100+100 200+200 300+300 100+100 200+200 300+300
NVC-15(25A) 1160 1360 1560 90 90 NVC-15(250A) 1265 1465 1665 190 355
NVC-15(32A) 980 1380 1780 90 100 NVC-15(300A) 1290 1690 2090 228 400
NVC-15(40A) 980 1380 1780 90 105 NVC-15(350A) 1325 1725 2125 228 445
NVC-15(50A) 980 1380 1780 100 120 NVC-15(400A) 1340 1740 2140 266 510
NVC-15(65A) 1000 1400 1800 100 140 NVC-15(450A) 1390 1790 2190 266 565
NVC-15(80A) 1030 1430 1830 114 150 NVC-15(500A) 1540 1940 2340 316 620
NVC-15(100A) 1045 1445 1845 114 175 NVC-15(550A) 1560 1960 2360 316 680
NVC-15(125A) 1175 1575 1975 146 210 NVC-15(600A) 1560 1960 2360 330 730
NVC-15(150A) 1185 1585 1985 146 240 NVC-15(650A) 1560 1960 2360 330 780
NVC-15(200A) 1185 1585 1985 190 290 NVC-15(700A) 1560 1960 2360 356 840
* 본 규격 및 치수는 제품의 성능 및 품질개선을 위해 사전 예고 없이 변경 될 수 있습니다
