FLEX LOOP JOINT (NVC-65 Series)

  • home
  • 제품소개
  • >
  • Flex TYPE
  • >
  • FLEX LOOP JOINT (NVC-65 Series)
적용유체
: 난방, 급수, 급탕, 소방 등
최고압력
: 20Kg/cm2
적용변위
: 1차~3차원적 변위(내진적용가능)
최고온도
: 300℃
신축흡수량
: 50~100mm(X,Y,Z축)
사용재질
: 강관, STS, 동관
연결방식
: FLANGE TYPE, 용접식, 나사식, GROOVE TYPE

FLEX LOOP JOINT의 특성

FLEX LOOP JOINT는 매우 중요한 배관 부속품으로써 지진과 같은 위험요소로부터 스프링클러 등과 같은 중요한 소화배관을 보호하는데 사용된다.
FLEX LOOP JOINT는 배관에 유연성을 제공하여 모든(X,Y,Z)축 방향의 움직임을 흡수하여 배관을 보호한다.
FLEX LOOP JOINT는 우수한 내진성능을 제공하며, 열팽창으로 인한 배관의 변형은 물론 건물의 부등침하로 인한 배관의 파손 및 변형을 방지하기 위하여 사용된다.

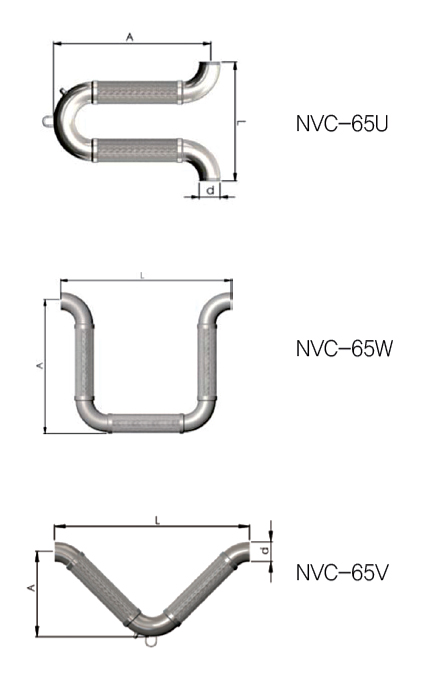

TYPE d (mm) Movements (±)50mm (X.Y.Z) Movements (±)100mm (X.Y.Z)
A (mm) L (mm) A (mm) L (mm)
NVC-65V(25A) 33.7 240 510 320 660
NVC-65V(32A) 42.4 270 570 360 740
NVC-65V(40A) 48.3 330 700 410 850
NVC-65V(50A) 60.3 350 760 460 980
NVC-65V(65A) 76.1 420 920 540 1150
NVC-65V(80A) 88.9 520 1130 600 1290
NVC-65V(100A) 114.3 550 1230 640 1400
NVC-65V(125A) 139.7 680 1530 700 1550
NVC-65V(150A) 168.3 760 1730 830 1840
NVC-65V(200A) 219.1 850 1990 960 2160
NVC-65W(25A) 33.7 380 520 500 640
NVC-65W(32A) 42.4 440 620 550 740
NVC-65W(40A) 48.3 470 670 600 800
NVC-65W(50A) 60.3 540 770 690 920
NVC-65W(65A) 76.1 600 870 750 1010
NVC-65W(80A) 88.9 680 980 830 1020
NVC-65W(100A) 114.3 800 1210 980 1380
NVC-65W(125A) 139.7 1010 1520 1250 1770
NVC-65W(150A) 168.3 1100 1690 1330 1940
NVC-65W(200A) 219.1 1300 2100 1550 2360
NVC-65U(25A) 33.7 370 155 500 225
NVC-65U(32A) 42.4 400 190 530 255
NVC-65U(40A) 48.3 430 230 80 295
NVC-65U(50A) 60.3 490 310 630 325
NVC-65U(65A) 76.1 550 380 710 405
NVC-65U(80A) 88.9 600 460 760 460
NVC-65U(100A) 114.3 730 620 890 620
NVC-65U(125A) 139.7 830 780 1020 780
NVC-65U(150A) 168.3 960 920 1170 920
NVC-65U(200A) 219.1 1240 1230 1470 1240
* 본 규격 및 치수는 제품의 성능 및 품질개선을 위해 사전 예고 없이 변경 될 수 있습니다. 제품규격 300A / 부등침하흡수량 200mm 까지 주문제작 가능함.

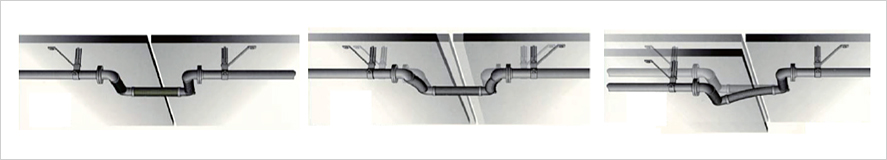

건축물 신축이음부를 통과하는 배관

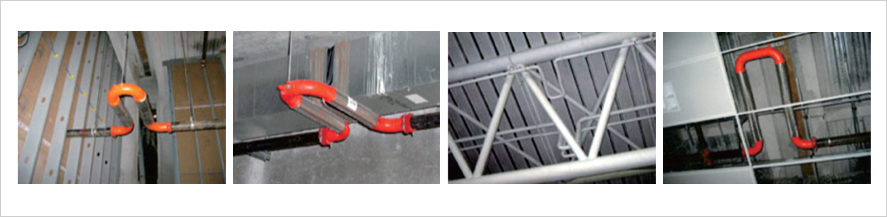

FLEX LOOP JOINT 설치 사례
