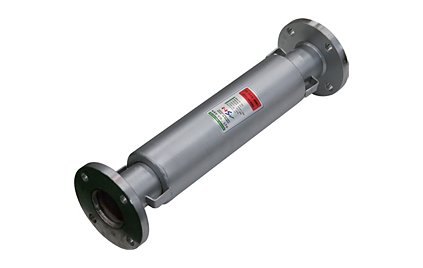

EP FLEX JOINT (NVC-80 Series)

  • home
  • 제품소개
  • >
  • Flex TYPE
  • >
  • EP FLEX JOINT (NVC-80 Series)
적용유체
: 급수, 난방, 급탕, 소방, 스팀, 오일, 가스 등
최고압력
: 30Kg/cm2
적용변위
: 1차원적 변위
최고온도
: 300℃
신축흡수량
: 단식 50 ~ 100mm / 복식 100 ~ 200mm
사용재질
: STS, 강관

EP FLEX JOINT의 특성

EP FLEX JOINT는 기존의 내압형 벨로우즈 조인트의 최대 단점 중 하나인 내압력에 의한 Squirm(비틀림)현상을 근본적으로 억제하여 신축흡수량(Axial Movement)를 극대화 시킨 제품이다.
또한 벨로우즈(Bellows)의 재질을 STS 316L로 사용하고, 최소 2겹(2ply)으로 성형하기 때문에 피로수명이 반영구적인 제품이다.
벨로우즈(Bellows) 의 추력에 의한 급작스런 파손 시에도 벨로우즈 (Bellows) 가 밖으로 빠져 나오는 것을 방지하는 구조로 되어 있기 때문에 고압용으로도 사용이 가능하다.

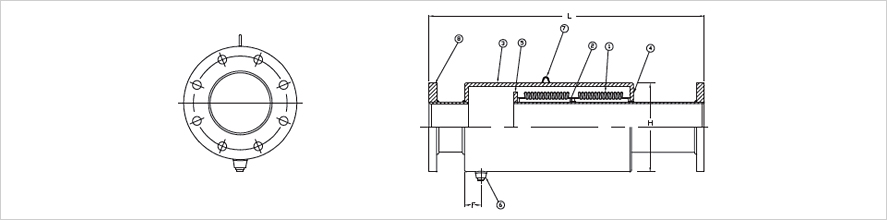

NO PART MATERIAL SPECIFICATIONS
1 MULTI-PLY BELLOWS STS SUS 316
2 INTERNAL PIPE STS/CS SUS 304/SS41
3 HOUSING STS/CS SUS 304/SS41
4 EXTERNAL GUIDE RING STS/CS SUS 304/SS41
5 INTERNAL GUIDE RING STS/CS SUS 304/SS41
6 DRAIN PORT STS/CS SUS 304/SS41
7 LIFTING LUG CS SS41
8 FLANGE STS/CS SUS 304/SS41
9 ANCHOR BASE CS SS41
DIMENSION(mm)
EXP. JOINT SIZE "L" H1 SPRING RATE (kgf/mm) EXP. JOINT SIZE COMP. H1 SPRING RATE (kgf/mm)
NOMINAL TRAVERSE(mm) NOMINAL TRAVERSE(mm)
50 100 50 100
NVC-80(20A) 500 700 61 1.52 NVC-80(100A) 500 700 170 9.55
NVC-80(25A) 500 700 77 1.98 NVC-80(125A) 500 700 217 9.91
NVC-80(32A) 500 700 90 3.31 NVC-80(150A) 600 800 242 11.12
NVC-80(40A) 500 700 102 5.2 NVC-80(200A) 600 800 290 13.84
NVC-80(50A) 500 700 115 53.4 NVC-80(250A) 600 800 356 14.02
NVC-80(65A) 500 700 140 7.18 NVC-80(300A) 600 800 406 15.6
NVC-80(80A) 500 700 166 8.2
* 본 규격 및 치수는 제품의 성능 및 품질개선을 위해 사전 예고 없이 변경될 수 있습니다. 제품규격 500A까지 주문생산 가능 합니다.
DIMENSION(mm)
EXP. JOINT SIZE "L" H SPRING RATE (kgf/mm) EXP. JOINT SIZE COMP. H SPRING RATE (kgf/mm)
NOMINAL TRAVERSE(mm) NOMINAL TRAVERSE(mm)
50+50 100+100 50+50 100+100
NVC-30(20A) 1000 1200 61 1.52 NVC-30(100A) 1000 1200 170 9.55
NVC-30(25A) 1000 1200 77 1.98 NVC-30(125A) 1000 1200 217 9.91
NVC-30(32A) 1000 1200 90 3.31 NVC-30(150A) 1200 1400 242 11.12
NVC-30(40A) 1000 1200 102 5.2 NVC-30(200A) 1200 1400 290 13.84
NVC-30(50A) 1000 1200 115 5.34 NVC-30(250A) 1200 1400 356 14.02
NVC-30(65A) 1000 1200 140 7.18 NVC-30(300A) 1200 1400 406 15.6
NVC-30(80A) 1000 1200 166 8.2
* 본 규격 및 치수는 제품의 성능 및 품질개선을 위해 사전 예고 없이 변경 될 수 있습니다. 제품규격 1000A / 신축흡수량 400+400TR 까지 주문제작 가능함.

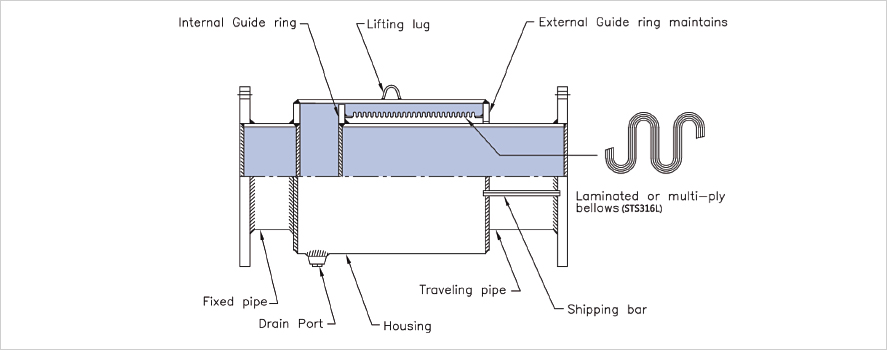

외압형(Externally Pressurized) Bellows Joint는 ① Integral Guide Ring ② Housing ③ Bellows ④ Internal Pipe(Sleeve) ⑤ Shipping Bar ⑥ Lifting Lug ⑦ External Guide Ring 등으로 구성되어 있으며, 부품의 특성을 통한 장점은 아래와 같다.

① Integral Guide Ring

기존의 내압형(Internally Pressurized) Bellows Joint에서 요구되어지는 Guide 수를 줄여주게 되어 설치비용을 절감 시켜주며 Bellows의 유동을 자연스럽게 안내한다.

② Housing

Bellows 외부에 압력을 균등히 전달하게 하며, 고압용에 사용이 가능합니다. Bellows의 급작스런 파손 시 밖으로 빠져나오는 것을 방지하고, 누수를 방지하여 충분한 교체 시간을 제공한다.
특히 직접매설을 용이하게 하여 경제적 배관설비를 가능하게 할 수 있다.

③ Bellows

기존의 내압형(Internally Pressurized) Bellows Joint는 Bellows 안쪽에 유체가 고여 침전물이 쌓이게 됨으로써 부식의 원인이 되나 외압형(Externally Pressurized) Bellows Joint는 Cover 바닥에 침전물이 쌓여 Bellows의 손상을 막아준다.(주문에 의해 Drain Port 및 Vent 설치가 가능하다.)

④ Internal Pipe(Sleeve)

Internal Pipe가 링과 같이 움직이므로 Flow 방향에 관계없이 설치가 가능하다.

⑤ Shipping Bar

Expansion Joint 납품 시 제품의 신축흡수량을 보장하기 위해서 설치되는 부품으로 상,하부에 Anchor 설치 및 수압시험 완료 후 시운전 전에는 반드시 제거하여야 한다.

⑥ Lifting Lug

300A이상 대형 제품의 경우 운반 및 설치가 용이하게 하기 위해서 별도의 Lifting Lug를 설치 한다.(규격 상관없이 주문에 의해 설치가 가능하다.

⑦ External Guide Ring

Internal Guide Ring 외에 추가적으로 Guide 역할을 하기 때문에 Bellows의 유동을 자연스럽게 안내 한다.
