IP DS JOINT (NVC-40 Series)

  • home
  • 제품소개
  • >
  • IP TYPE
  • >
  • IP DS JOINT (NVC-40 Series)
적용유체
: 난방, 급탕, 소방 등
최고압력
: 20Kg/cm2
적용변위
: 1차~3차원적 변위(내진적용가능)
최고온도
: 80℃
신축흡수량
: 100mm ~ 600mm
사용재질
: 강관, STS, 동관

IP DS JOINT의 특성

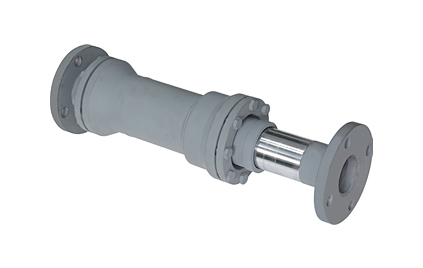

부등침하방지용 JOINT는 연약지반에 기초를 둔 건축물의 침하 또는 서로 상이한 지중응력의 지반에 기초를 둔 건축물의 침하 차이로부터 배관을 보호할 수 있도록 설계된 특수목적의 EXPANSION JOINT이다.
지상형은 물론 매립형으로도 설치가 가능하며, 건물을 비롯하여 선박, 교량 등에 사용할 수 있어 활용도가 매우 높다.
부등침하변위에 따라 STANDARD TYPE (MULTI JOINT + BALL JOINT) 및 E TYPE(BALL JOINT + BALL JOINT)으로 제작 가능하다.

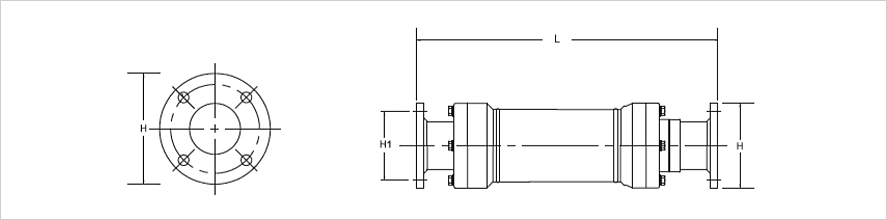

DIMENSION(mm)
MODEL L H1 H MODEL L H1 H
NOMINAL TRAVERSE(mm) NOMINAL TRAVERSE(mm)
100 200 100 200
NVC-40(25A) 694 894 90 125 NVC-40(100A) 950 1350 175 210
NVC-40(32A) 694 894 100 135 NVC-40(125A) 960 1360 210 250
NVC-40(40A) 694 894 105 140 NVC-40(150A) 980 1380 240 280
NVC-40(50A) 714 914 120 155 NVC-40(200A) 995 1395 290 330
NVC-40(65A) 936 1336 140 175 NVC-40(250A) 1000 1400 355 400
NVC-40(80A) 936 1336 150 1185 NVC-40(300A) 1050 1450 400 445
* 본 규격 및 치수는 제품의 성능 및 품질개선을 위해 사전 예고 없이 변경 될 수 있습니다. 제품규격 1000A / 부등침하흡수량 400mm 까지 주문제작 가능함.
