    공종명 : 배관설비공사

    항목 : 배관에 설치되는 내압형 Slide Type 신축이음 설치기준(1)

    Key Point : 관의 재질, 압력에 따라 GUIDE 설치 간격 선택

GUIDE 설치 간격

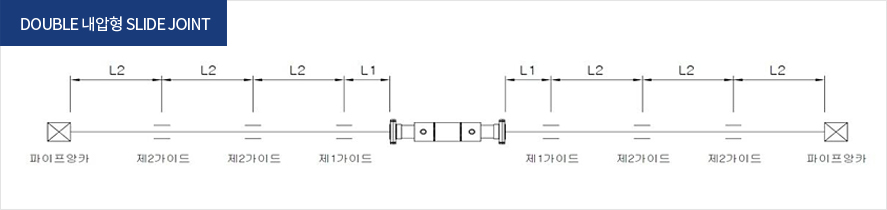

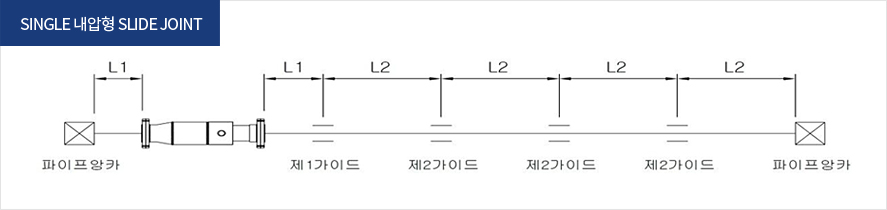

SINGLE 내압형 SLIDE JOINT DOUBLE 내압형 SLIDE JOINT

GUIDE 설치 기준

호칭경 ~40A ~50A ~60A ~80A ~100A ~125A ~150A ~200A ~250A
제1가이드 : L1 강관, STS 0.30 0.40 0.50 0.70 0.80 1.00 1.20 1.50 1.80
L2 강관, 10K 6 7 8 8 10 11 12 16 19
강관, 20K 4 5 6 6 7 8 9 11 13
STS PIPE 10K 5 6 7 7 8 9 10 13 14
STS PIPE 20K 4 4 5 6 6 8 8 12 13
제1가이드 : L1 동관 0.30 0.40 0.50 0.70 0.80 1.00 1.20 1.50 1.80
L2 3 3 4 5 6 6 7 7 7

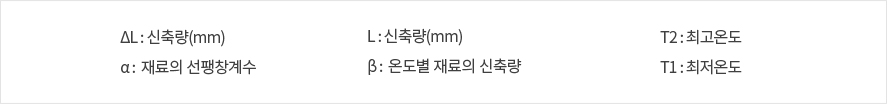

신축량 계산

ΔL = L x αx (T2-T1)=L x β

설치 간격

단식 100㎜ 이내, 복식 100㎜이상 1개소 설치 (STS,배관내 온도 60℃)

온도별 배관 신축량

파이프1M당 각 온도에 따른 신축량(㎜)-기준온도 21℃
온도(℃) 강관 스테인레스관 동관
-20 -0.43 -0.63 -0.71
-10 -0.33 -0.48 -0.51
0 -0.22 -0.32 -0.35
10 -0.12 -0.17 -0.18
20 -0.01 -0.02 -0.02
30 -0.10 -0.15 -0.16
40 -0.22 -0.32 -0.34
50 -0.33 -0.49 -0.52
60 -0.45 -0.66 -0.70
70 -0.56 -0.82 -0.88
80 -0.67 -0.99 -1.06
90 -0.79 -1.16 -1.24
100 -0.91 -1.33 -1.24
110 -1.04 -1.50 -1.60
120 -1.15 -1.67 -1.79

    공종명 : 배관설비공사

    항목 : 배관에 설치되는 내압형 Slide Type 신축이음 설치기준(2)

    Key Point

    -ANCHOR(고정점) 설치 위치 확인 -ANCHOR 및 GUIDE 설치후 수압시험을 하고 수압시험 후 고정바 철거

설치 요령

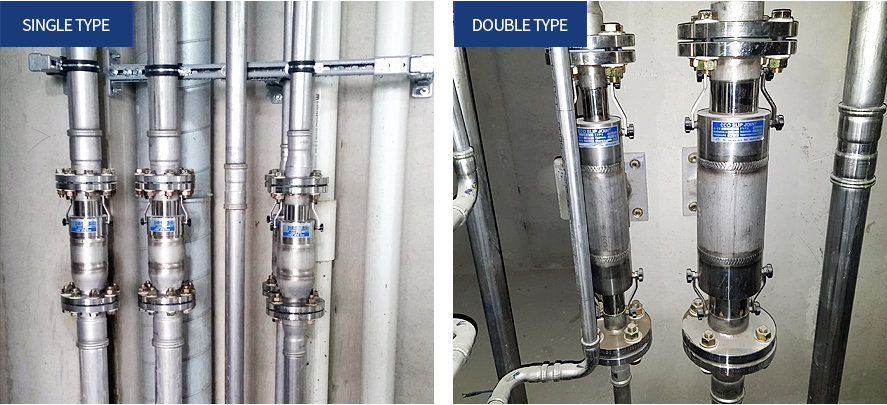

SINGLE , Double 타입

- 1개의 코어내에 다양한 관경의 제품이 설치될 시 최소 관경 기준으로 1st GUIDE를 설치함.
- 관경별 1st GUIDE의 간격은 GUIDE 설치기준표 참조

BEST - Practice Tip

- 내압형 SLIDE JOINT(단식)의 경우 유체의 흐름방향과는 무관하며, 신축부위(Slide 부위)가 상부앙카의 반대방향으로 설치하여야 한다.
  (배관신축이 발생괴는 방향으로 설치)
- 내압형 SLIDE JOINT를 보온 할 때는 신축부위(Slide 부위)는 보온하지 않는다.
- ANCHOR와 GUIDE가 완전히 설치된 후 수압시험을 한다.
- 내압형 SLIDE JOINT에 부착되어 있는 고정바(Rod Bar)는 수압시험후에 반드시 제거한다.
- 배관의 직진도가 맞지 않는곳에서 설치금지한다.
- 내압형 SLIDE JOINT 설치 전 MAKER로 부터 기술적 사항(배관 신축량, Anchor Force외)을 검토한 후에 설치한다.
- 내압형 SLIDE JOINT 설치 후 외부의 이물질이 신축부위(Slide 부위) 내부로 들어가지 않도록 관리한다.
- 내압형 SLIDE JOINT(복식) 설치시 용접작업(Base Anchor 부착외)이 필요 할 시 제품에는 접지를 금지한다.
  (스파크로 인해 제품 내부의 패킹(EPDM or Silicon)이 손상될 우려가 있음)
- 배관의 재질 및 압력에 맞는 신축접수 선택(강관용, 스테인레스용)
